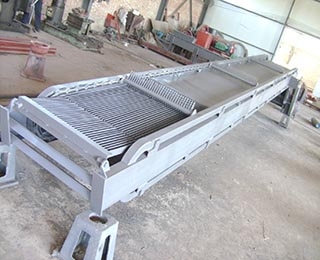

循環式齒耙清污機-齒耙式格柵清污機-循環齒耙式格柵清污機清污器是清污機工作裝置的主要部件之一,清污效果的好壞很大程度上取決于清污器性能, 目前已生產的清污機的清污器按其形式和清污特點來分。
a.基本工作原理如右圖所示:分繞柵回轉和柵前回轉兩種機型
b.性能特點:無斗室(或稱斗室開放),篦柵裝置有利于清理較小、
阻塞型垃圾,優點是連續工作性能好。
c.工況適應性:工況適應單純。詳見《清污機選型參考表》
d.推薦為:城市供排水系統;污水處理廠;火電廠循環水;工業水處理等用途的清污機。
e.技術特色:根據工況條件和工作要求,選擇柵前回轉或繞柵回轉機型,及不同類型的齒耙組合,可以達到很好的使用效果。
附動齒攪動機構,防止底部泥沙淤積造成翻齒卡堵,減故障,有效彌補該型設備故障率高的缺陷。增加故障自檢自排控制系統,減少故障停機及人工排除的工作量和檢修成本。
循環式齒耙清污機主要設在大型取水口、污水及雨水的提升泵站、污水處理廠進水口等處,可連續自動阻攔和清除污水中細小的纖維及懸浮雜物,以確保水泵及其他設備的正常工作。適用于城市污水、紡織、皮革、食品、造紙、榨糖、釀酒及肉類加工等作為攔污設備。一般作為污水預處理的第二道(或第二道以后)格柵,常用做細格柵用,小規格最小間隙可達1mm。當單臺寬度較大(B>1550mm)時,應考慮制作成并聯機(即一個驅動裝置驅動多組柵面)。
在驅動機構傳動下,鏈輪牽引整個環形格柵組以2m/min左右的速度回轉;環形格柵組的下部浸沒在過水槽內,柵耙齒攜水中雜物沿軌道上行,帶出水面;當?shù)竭_頂部時,因彎軌和鏈輪的導向作用,使相鄰耙齒間產生相互錯位推移,把附在柵面上大部分污物外推,污物以自重卸入污物盛器內;另一部分粘、掛在齒上的污物,在回轉至鏈輪下部時,清洗裝置作反向旋轉刷洗,把柵面污物清除干凈。
