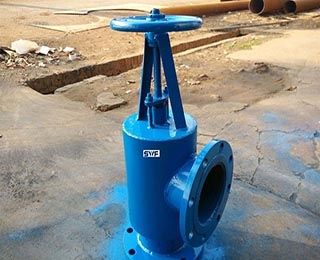

排泥閥又名蓋閥,常用于城市水廠、污水處理廠的沉淀池底排放污泥用。
簡介
排泥閥的適用介質為原生污水,介質的溫度一般應小于50℃,其工作水深小于10米。排泥閥也用于水處理工廠做為排放水池內的污泥及廢水。排泥閥為角型結構,內部的尼龍強化橡膠隔膜,可供長期使用排泥閥
結構特點
排泥閥一般有以下結構特點:
閥蓋自帶螺桿,水深度淺時可直接用手柄操作;閥板成錐拱形,自帶導向,開啟操作力?。宦輻U及密封面采用錫青銅,耐腐、耐磨??膳c手電兩用啟閉機配套使用進行微機控制。
膜片式液壓、氣動快開排泥閥一般有液壓排泥閥和氣動角式排泥閥兩種。該閥的主要特點是采用雙室隔膜傳動機構替代活塞式,無運動磨損。排泥閥由液壓缸和角式截止閥組合而成,液壓缸內動力帶動瓣升降,使閥體通道開或閉,以達到流體通斷。
液壓缸的活塞密封件為L(zhǎng)型皮碗。閥瓣與閥座為軟密封。排泥閥采用液動、氣動角式快開排泥閥或手動二位四通換向閥集中控制。
工作原理
排泥閥由閥體、液壓缸、活塞、閥桿、閥瓣組成,液壓缸是液體工具。液體作為動力,活塞、閥桿作為開關。排泥閥必須配用手動換方閥或電磁閥可遠距離控制排泥閥開關。
排泥閥是一種由液壓源作執行機構的角式截止閥類閥門。通常成排安裝在沉淀池底部外側壁,用以排除池底沉淀的泥砂和污物。
安裝須知
排泥閥的安裝應考慮有排除管內沉積物及檢修時放空污物的場所,排泥閥應安裝在原管線的最低點,并選用與排污水流成切線的排泥三通,還應考慮到排放過程中沖刷對附件基礎的影響,排泥閥安裝完畢后應及時關閉。
因排泥閥的支管可能在主管的左側排放也可能在主管的右側排放,所以,在為用戶簽定加工排泥閥的合同時,要特別注意排放方向,即主管道承口的朝向。
