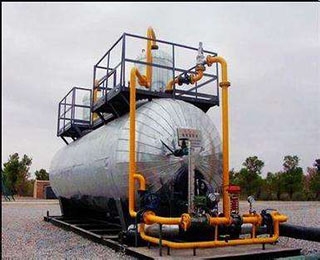

斜板除油器是采用異向流原理設計制造的,內設玻璃鋼波紋板,傾斜角45°,污水通過罐體上部進入,污水沿斜板向下流動時,浮油和部分乳化油在斜板上聚結成較大顆粒后向上漂浮,實現油水分離,原油經集油管流出罐體;水從罐下部進入斜板沉淀池,沉淀池內設玻璃鋼波紋板,傾斜角60°,泥沙沉淀該段泥斗中,污水通過斜板向上,又有部分原油在斜板聚結上浮與水分離。
斜板除油器是一種新型高效的油水固三相分離裝置, 該產品結合淺池原理和聚結原理的優勢,大大提高了油水固三相分離效率。本設備處理效率高,占地面積小,運行安全平穩、耐沖擊,操作簡單,運行維護工作量小,排泥收油方便,易于實現自動化控制,可以取代傳統的隔油池和沉降罐。
產品特點
一、油水固三相分離效率高,回收油的品質好;
二、結構緊湊,冗余空間少,占地面積小;
三、結構簡單,容易操作維修,可以自動遠程控制;
四、系統運行耐沖擊能力強,運行安全平穩;
五、系統排泥、收油方便,易于實現自動化控制。
工作原理
含油污水進入斜板除油器后,在入口裝置的作用下,實現了油水一次分離,使大粒徑的油珠得到分離;一次分離后的水相仍然帶有許多小粒徑的油粒。一次分離的水相通過設備內部的聚結填料區進行油水的二次分離。水相中的小油粒經過聚結填料區,通過碰撞聚結和浸潤聚結,使油滴不斷相互碰撞聚大上升,大油滴不斷與聚結填料粗糙的表面接觸,在填料表面形成一層油膜,這種油膜是形成大油滴的基源,污水中的油滴會不斷地與之碰撞,使油膜變厚形成更大的油滴。當油滴的浮力超過油膜的粘力時,大油滴就會從填料表面脫落,浮升到液面上去。從而使油水得到第二次的分離。經過兩次分離的污水,經過設備內部的斜管分離區,在斜管分離區,污水呈層流狀態,污水中的剩余小油滴在淺池原理的作用下,快速的在斜管表面聚集,形成大油滴后,在浮力的作用下,上浮到水面,使油水得到第三次分離。
上浮到水面的油經過收油系統,搜集到污油箱,定期外排。
裝置組成
裝置主要由罐體、液位控制系統、氣相平衡系統、排泥收油系統和自動控制系統等幾部分組成。
性能指標
設計壓力:0.6MPa
設計溫度:90℃
性能指標:進口含油≤500mg/L,出口含油≤50mg/L
適用范圍
油田含油污水處理;
石油煉制、石油化工含油污水處理;
船舶、港口碼頭和油庫等的含油廢水處理;
其它工業的含油污水處理。
