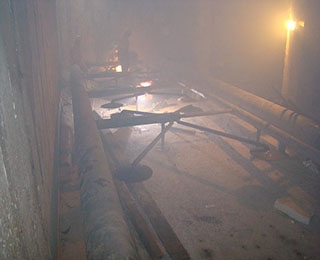

主要應用于油田,城市污水處理,造紙,化工等行業沉降灌(池),安裝在污水處理容器(池)底部,利用原有沖污設備和管線,從外部引入壓力≥0.5MPa的助排液,應用水力學原理將強排泥內部產生一定壓降,對容器(池)底部污泥形成負壓,在壓差作用下,將污泥強制排出. 大大延長了定期清罐的時間間隔,避免了原來常規排泥系統由于水流不穩而激起罐底污泥所造成的系統嚴重污染。
在開采原油過程中,儲層中的微小顆粒與采出液一起進入地面處理系統,是采油污水中產生污泥的主要來源,再加上污水凈化處理中投加凈水劑形成的絮體,設備和管道腐蝕產物及垢物、細菌(尸體)等,這些物質組成的含油污泥一般都具有含油量高、粘度大、顆粒細、流動性差等特點。沉積在污水處理容器底部不易排出,造成回注凈化污水因含油污泥的存在而使懸浮物含量嚴重超標,堵塞精濾裝置,污染地層,使油層吸水能力下降,注水壓力不斷升高。
油田原來采用的常規排泥工藝,即在沉降罐底部布管打孔沖泥工藝,不能有效地將沉積在大罐底部的污泥排出,嚴重影響污水沉降效果,只有靠定期清罐來解決。為了提高污水沉降效果,有效地解決污泥排放問題,我們開發研制了一套新型的排泥裝置——排泥器。該排泥器比原來常規排泥系統提高功效4—6倍以上,能將污水沉降罐底部沉積的污泥排出85%以上,大大延長了定期清罐的時間間隔,避免了原來常規排泥系統由于水流不穩而激起罐底污泥所造成的系統嚴重污染。
原理:
排泥器采用液體射流原理,由噴嘴、混合管、擴散管、引泥室等組成。該排泥器安裝在沉降罐底部,噴嘴與排液管線相連接,混合管和擴散管與排泥管連接,罐底污泥進口位于噴嘴下方混合管入口處。當助排液經噴嘴射出來時,由于噴嘴孔徑很小,排液速度大增,壓力下降,從而在噴嘴與混合管之間產生一低壓區。罐底污泥在壓差作用不斷涌入低壓區,被高速噴射的助排液吸入混合管,然后經擴散管增壓從污泥管排出,從而完成了沉降罐污泥順利排出的過程。
特點:
1、排泥器在沉降罐底部安置,增大了罐底沉積污泥的壓力差和排出液速度,降低了污泥的粘度,從而提高了排泥效果。
2、所需助排壓力低,可用原有沖泥管線和設備就能滿足排泥動力要求。
3、產生的負壓具有將沉降罐升高的效果。
4、每組排泥器可控制排泥面積達10~20 m2。
5、對具有一定粒徑和粘彈性的懸浮物不影響排泥器的排泥效果。
