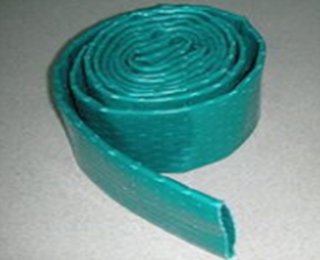

可變微孔曝氣軟管是高效、成熟、價廉的一種軟性管狀充氧曝氣器。
特點
1軟管材質內層由滌綸紗編織成增強的網套,外層由聚氯乙烯(或者增強PVC)再加防老化助劑涂塑而成,長度按用戶水池實際尺寸加工定制。
2軟管周徑表面都有氣孔,曝氣時鼓脹,不曝氣時受靜水壓力作用被壓扁,微孔呈封閉狀態,在一定程度上避免了污水倒灌,解決了堵塞問題。由于軟管氣孔狹長,寬度可變,氣孔寬度大小可隨供氣量的增減而變化,能夠在提高氧轉移率的時給給予污水一定的攪拌動力,從而使簡單的曝氣變得更加多樣化。
3 耐酸堿、耐老化,不撕裂,壽命長,造價低。
4 軟管內壁直徑為62.5mm,壁厚約2mm,氣道短而直,氣壓損失小,布氣均勻,服務面積廣,曝氣強度大,無死角,氧利用率和動力效率高。
5 產品卷曲包裝,運費低,安裝非常簡便,無漏氣隱患,設計者無后顧之憂。
適用范圍:
各種工業有機廢水、市政污水和生活污水,以及工業化水產養殖業。
設計參考建議編輯
1 設計時技術參數取值:曝氣量3m/m.h,氧利用率12%。
2 橫管與軟管中心軸線在同一水平面上,軟管間距400~500mm,軟管距池底300~500mm,服務面積0.5~1m2/m。,可按水質,去除負荷,需氧量的不同情況設計而定。
3每個閥門控制6~8根軟管,池底配DN120~180橫管。橫管具有空氣包的釋放作用,其口徑>豎管,豎管線速度≤8m/s。軟管長度6~15米為宜,超過15m建議雙頭氣進。經濟運行曝氣強度一般為2~5 m3/h·m。
4在活性污泥法中,池底用支架固定軟管。支架底座用40x150mm鋼板,支桿用高300~500mm的? 12 圓鋼,圓鋼一頭電焊,一頭銼外螺紋,螺紋長20mm,配合含“內螺紋的D70塑料圓環”制成固定支架,支架間距600mm。
5在生物接觸氧化法中,省去固定支架。軟管固定在下層填料框架的下緣,軟管中心軸線距下層填料框架的下緣50mm,軟管與填料框架呈水平垂直。
6在SBR法中,建議在軟管尾部增加DN80~DN100聯通管,用DN25排污管引出水面,排污管出口距水面約200mm,排污管應伸進聯通管2/3處。
7設計參考: 曝氣軟管口徑工程上常用? 65。選用5米風機,曝氣量大于3m3/m·h時,水深一般取4.0米。
曝氣軟管安裝規程
1軟管不得拖拉,空氣管路必須吹掃干凈,軟管安裝完畢,嚴禁電焊,以免燙破軟管。
2 在接觸氧化池中,下層填料框架應用水平儀進行調平,誤差不超過±10mm, 每隔500mm用我公司專
門提供的特種固定繩,將軟管綁扎在下層填料框架之下。
3 單頭進氣時,必須先固定好軟管尾部,再將軟管頭部超長部分減去!軟管尾部留有縛扎繩,將軟管縛扎在池壁上的角鋼預埋件上。軟管必須拉直,不扭轉。
4 卡箍必須全部卡入曝氣軟管接頭的凹槽內,均勻擰緊螺帽。安裝完畢放清水淹過軟管100mm,開通羅茨風機,檢查漏氣和曝氣效果。
警示:不按曝氣軟管設計規程和安裝規程,將影響曝氣效果
